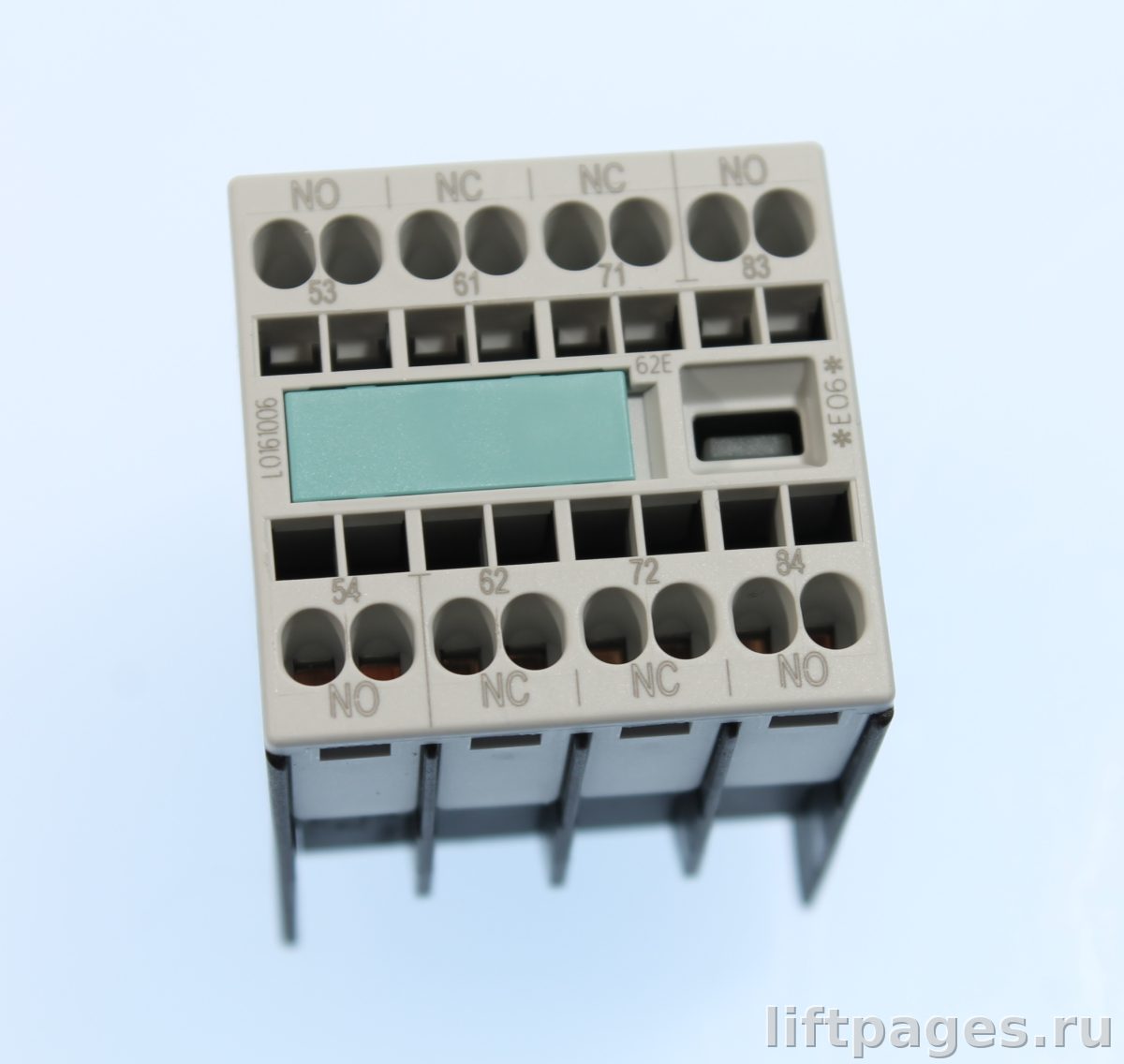

БЛОК ДОП.КОНТАКТОВ, 62E, 2НО+2НЗ, DIN EN50011, 4- Х ПОЛ
Бренд: KONE OEM:
3RH1911-2GA22 Он оснащен контактами типа 2НО+2НЗ и поддерживает фронтальный способ установки на контакторе. По данным различных источников, изделие имеет 4 полюса.
Характеристики
- Тип контактов: 2НО+2НЗ
- Крутящий момент при затягивании винта: 1.2 Нм
- Коммутационная износостойкость: 100000 циклов
- Степень защиты: IP20
- Номинальное импульсное напряжение Uimp: 6 кВ
- Минимальная коммутационная способность Imin: 5 мА
- Минимальная коммутационная способность Umin: 17 В
- Номинальное напряжение изоляции Ui: 690 В
- Номинальный ток Ie, AC-15, 690 В: 1 А
- Номинальный ток Ie, DC-13, 220 В: 0.3 А
- Номинальный ток Ie, DC-13, 24 В: 6 А
- Номинальный ток Ie, АС-12, 230 В: 10 А
- Номинальный ток Ie, АС-12, 24 В: 10 А
- Условный тепловой ток Ith: 10 А
- Габариты: 36.5 x 37.5 x 46 мм
- Вес: 0.049 кг
- Объем: 0.001 м³
- Типоразмер: S00
- Температура эксплуатации: -25 … +60 °C
- Температура хранения: -55 … +80 °C
Применяемость и замены
Совместим с KONE 3RT10. Возможная замена: Siemens 3RH2911-2GA22.
Монтаж, настройка, неисправности
Монтаж осуществляется на контакторе фронтально. Подключение осуществляется с использованием пружинных зажимов.
Документация
- Product data sheet — datasheet копия · источник: olnisa.ru
- Вспомогательные блок контакты серии 3RH19 — datasheet копия · источник: chipdip.ru
- 3055 01 Краткое руководство по эксплуатации серии 3RH19.pdf — datasheet копия · источник: elektrotehnik.ru
