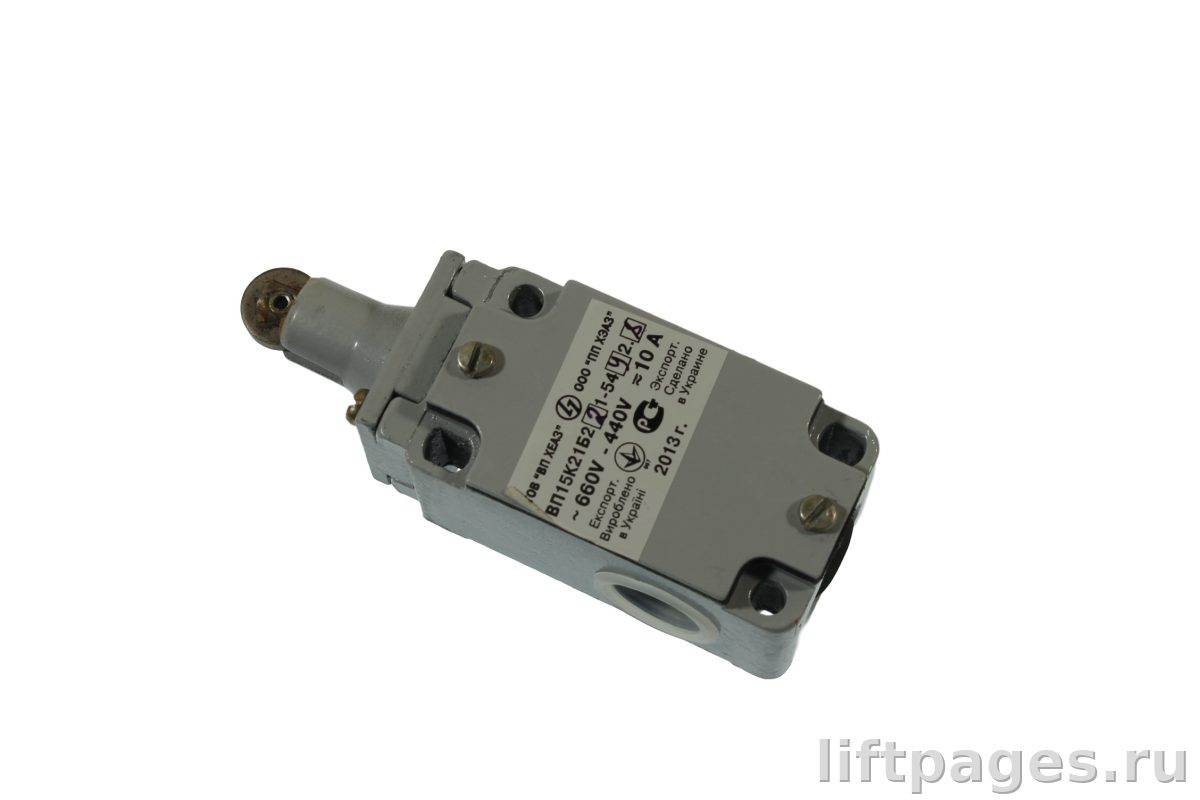

Выключатель путевой ВП15К21А(Б)221-54У2.8 (толкатель с роликом, прямого действия)
OEM:
ВП-15К21Б221-54У2.8 Он оснащен толкателем с роликом и имеет конструкцию прямого действия. Корпус выполнен из металла, по другим данным из силумина.
Характеристики
- Материал корпуса: Металл
- Номинальный ток: 10 А
- Степень защиты (IP): IP54
- Степень защиты (NEMA): 13
- Климатическое исполнение: У2
- Усилие прямого срабатывания: 30 Н
- Количество нормально разомкнутых контактов: 1
- Количество нормально замкнутых контактов: 1
- Электрическая износостойкость контактов: 4000000 циклов
- Механическая износостойкость контактов: 14000000 циклов
- Рабочее положение: любое
- Габаритные размеры: 40х115х41 мм
- Вес Нетто: 0.252 кг
- Рабочая температура окружающей среды: -25...50 °C
- Номинальное напряжение переменного тока: 660 В
- Номинальное напряжение постоянного тока: 440 В
- Номинальное импульсное выдерживаемое напряжение: 4 кВ
- Сопротивление изоляции: 20 Мом
- Сопротивление заземления: 0,1 Ом
- Штрихкод: 4690259128387
Монтаж, настройка, неисправности
Монтаж осуществляется на конструкцию.
Документация
- vpk.pdf — datasheet копия · источник: eandc.ru
- Руководство по эксплуатации — manual копия · источник: energo5.ru
- vp-15-raskladka.pdf — datasheet копия · источник: keaz.ru
- Руководство по эксплуатации ВП 15.pdf — datasheet копия · источник: elektrotehnik.ru
