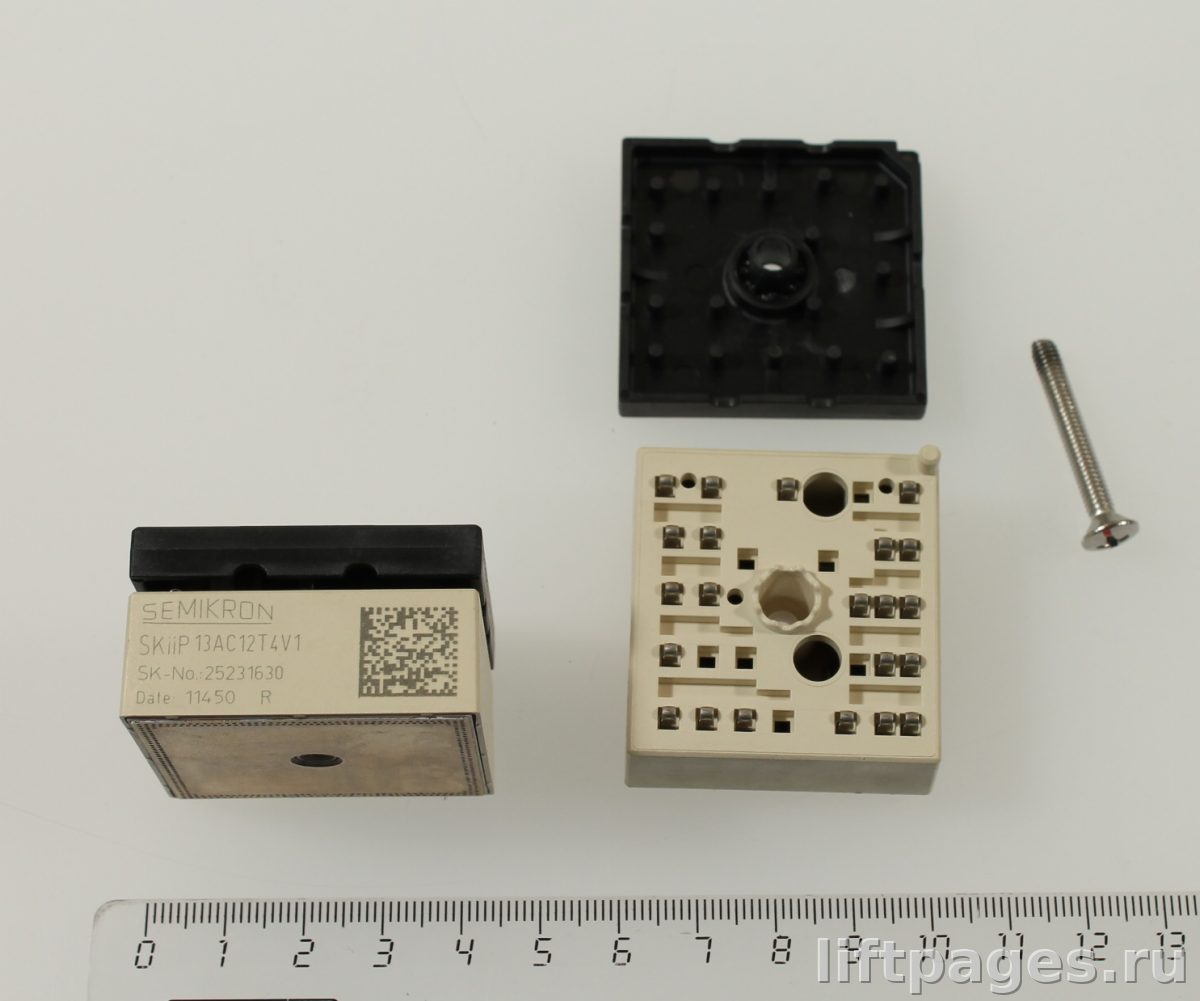

IGBT модуль SKiiP 13AC12T4V1
Бренд: Otis OEM:
25231630OEM: 13AC12T4V1OEM: AAA601AZ44+AAA601AZ100OEM: V23990-K210-F-PM IGBT модуль SKiiP 13AC12T4V1 используется в качестве инвертора для трехфазных систем. Он оснащен транзисторами Trench 4 IGBT и диодами в CAL технологии, что обеспечивает надежность и мягкость работы. Модуль имеет высоконадежные пружинные контакты для электрических соединений.
Характеристики
- Visol: 2500 V
- VGES: -20 ... 20 V
- VCES: 1200 V
- Tstg: -40 ... 125 °C
- Tj: -40 ... 175 °C
- It(RMS): 40 A
- IFSM: 100 A
- IFRM: 75 A
- IFnom: 25 A
- ICnom: 25 A
- ICRM: 75 A
- Вес: 0.05 кг
- Объем: 0.001 м³
- Рабочее напряжение: 1200 В
- Urmax: 1.2 kV
- tpsc: 10 µs
Применяемость и замены
Модуль совместим с платой Otis DCPB тип ABS6. Он также заменяет и совместим с артикулами Otis AAA601AZ44 и AAA601AZ100.
Документация
- SEMIKRON_DataSheet_SKiiP_13AC12T4V1_25231630.pdf — datasheet копия · источник: avtomatika-sistem.ru
- SKIIP13AC12T4V1 даташит — datasheet копия · источник: radioradar.net
- SKiiP_13AC12T4V1_25231630.pdf — datasheet копия · источник: rtdigbt.com
