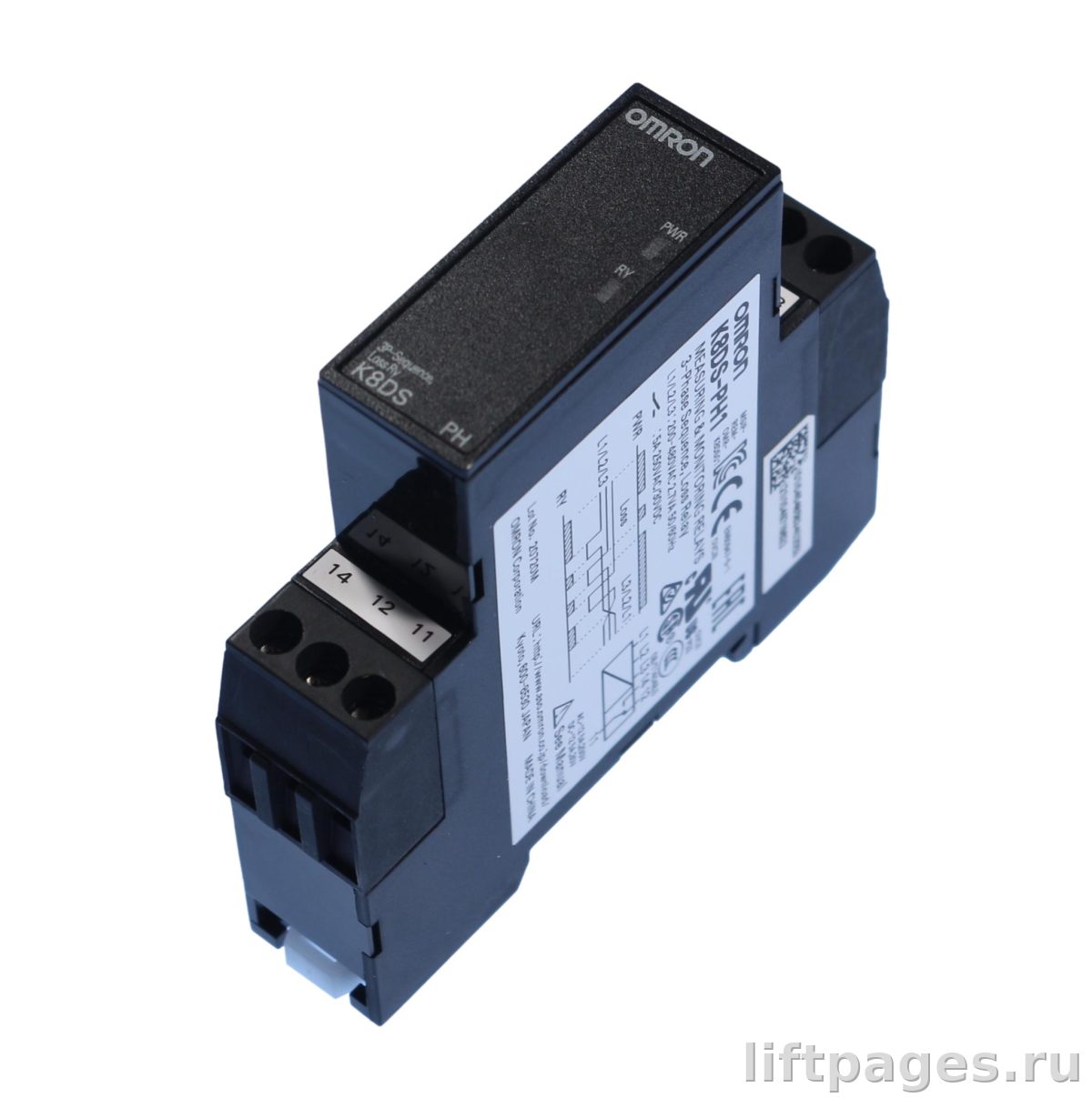

Реле контроля фаз 3 фазы 400 В 2 контакта

Реле контроля фаз предназначено для мониторинга и защиты трехфазных систем от неправильного чередования фаз и обрыва фаз. Устройство поддерживает автоматический сброс и оснащено светодиодными индикаторами для отображения состояния.

• Напряжение: 400 В
• Количество контактов: 2
• Максимальная коммутационная способность: 1,250 VA, 150 W
• Механическая долговечность: минимум 10 миллионов операций
• Минимальная нагрузка: 5 VDC, 10 mA
• Монтаж: на DIN-рейку
• Потребляемая мощность: 2.7 VA
• Сопротивление изоляции: минимум 20 MΩ
• Крутящий момент затяжки винтов клемм: 0.49 до 0.59 N·m
• Температура хранения: −25 до 65 °C
• Влажность хранения: 25% до 85%
• Высота: 2,000 м
• Рабочая влажность: 25% до 85%
• Рабочая температура: −20 до 60 °C
• Цвет корпуса: N1.5
• Материал корпуса: PC, UL 94 V-0
• Степень защиты: IP20
• Электрическая прочность: 2,000 VAC в течение одной минуты
• Габариты: 17.5 × 80 × 74 мм
• Входная частота: 50/60 Hz
• Диапазон входного напряжения: 200 до 480 VAC
• Номинальное входное напряжение: 3-фазное, 200 до 480 VAC
• Уровень обнаружения потери фазы: 80%±10% от номинального входа
• Перегрузочная способность: непрерывно 500 V
• Выходные реле: одно реле SPDT (NC operation)
• Время срабатывания при чередовании фаз: 0.1 с
• Время срабатывания при потере фазы: 0.1 с
• Устойчивость к шуму: 1,500 V на клеммах питания в общем/нормальном режиме

Совместимо с различными системами контроля фаз и может заменять аналоги OEM, такие как DPA01DM48B001, DPA01DM48B004, EW2, 84873034, 84873801 old, SHES0009.

Устройство монтируется на DIN-рейку и поддерживает автоматический сброс.
