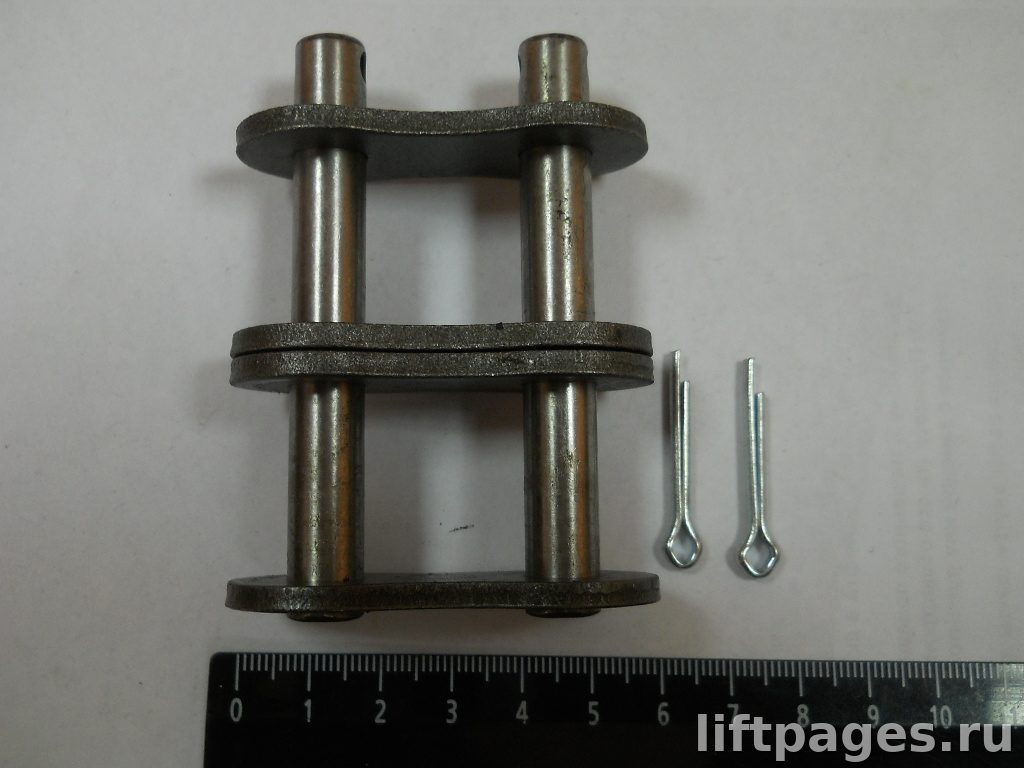

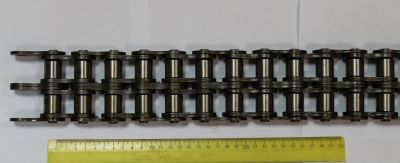

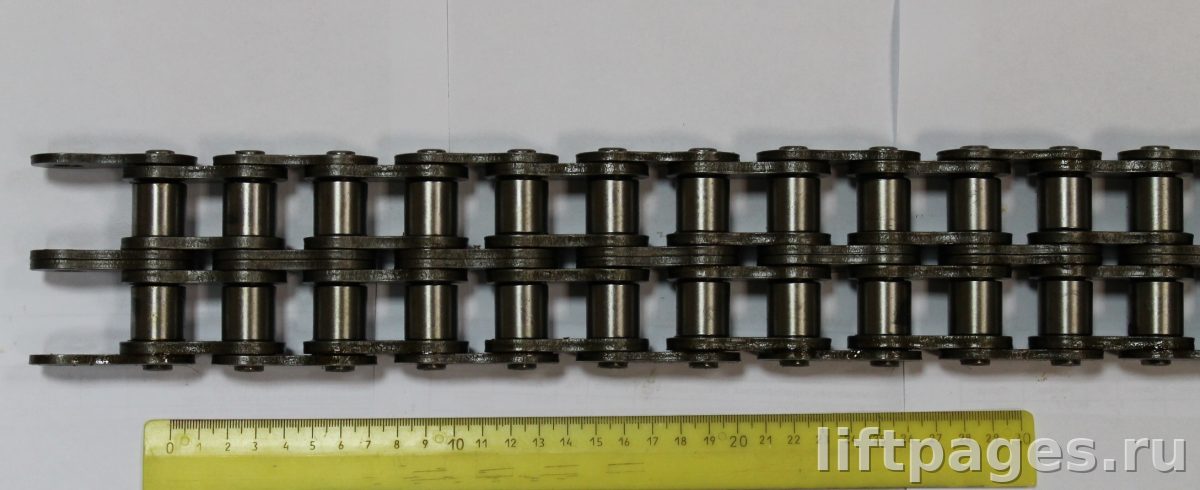

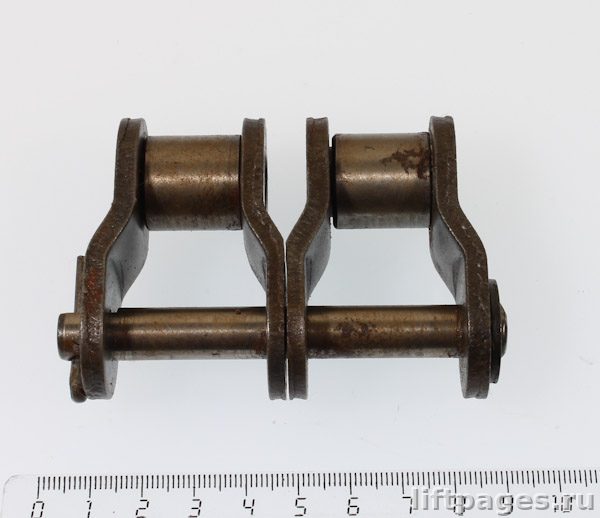

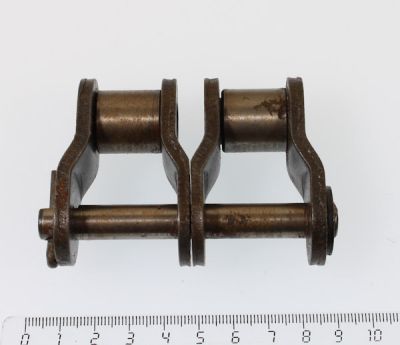

Соединительное звено приводной цепи эскалатора, двухрядной, шаг 31,75мм
Бренд: Schindler OEM:
20B-2OEM: 20B-2/11OEM: 20B-2/26OEM: GAA332AS11OEM: 20B-2*XOEM: GO330P55OEM: GO332P32OEM: 20B-2 DHOEM: GO332P102OEM: GO332P12OEM: G0332P102OEM: G0332P12OEM: G0330P55OEM: G0330P32OEM: DAA332AG6OEM: GO2215AS2OEM: 20B-2/12OEM: G02215AS2 Изделие соответствует стандарту DIN 8187 и имеет наименование Connection link escalator chain 20B-2.
Характеристики
- Диаметр ролика: 19.05 мм
- Ширина ролика: 19,56 мм
- Диаметр штифта (валика): 10,19 мм
- Вес: по одним данным 0.038 кг, по другим 0.11 кг, 0.114 кг, 0.220 кг, 0.232 кг
- Объем: 0.001 м³
- Шаг цепи: 31.750 мм
- Шаг: 31,75 мм
- Габариты: 55×80×25 мм
- Материал: сталь
- Покрытие: без покрытия
- Разрушающая нагрузка: 89 кН
- Стандарт: ISO 606 - 20B-2
- Толщина пластины: 4 мм
- Максимальная ширина пластины: 30.2 мм
- Высота пластины: 26,3 мм
- Диаметр валика: 9.53 мм
- Длина валика: 46 мм
- Длина замыкающего пальца: 80,7 мм
- Длина пальца: 77,2 мм
- Каталожный номер: GAA332AS11
- Количество рядов: 2
- Температура эксплуатации: -30 до 250 °C
Применяемость и замены
Совместимо с эскалаторами Schindler. По данным форума, также совместимо с Otis, Kleemann, Kone и SJEC. Замена: Donghua 20B-2 (аналог).
Документация
- 4293733500.pdf — datasheet копия · источник: stroyinf.ru
