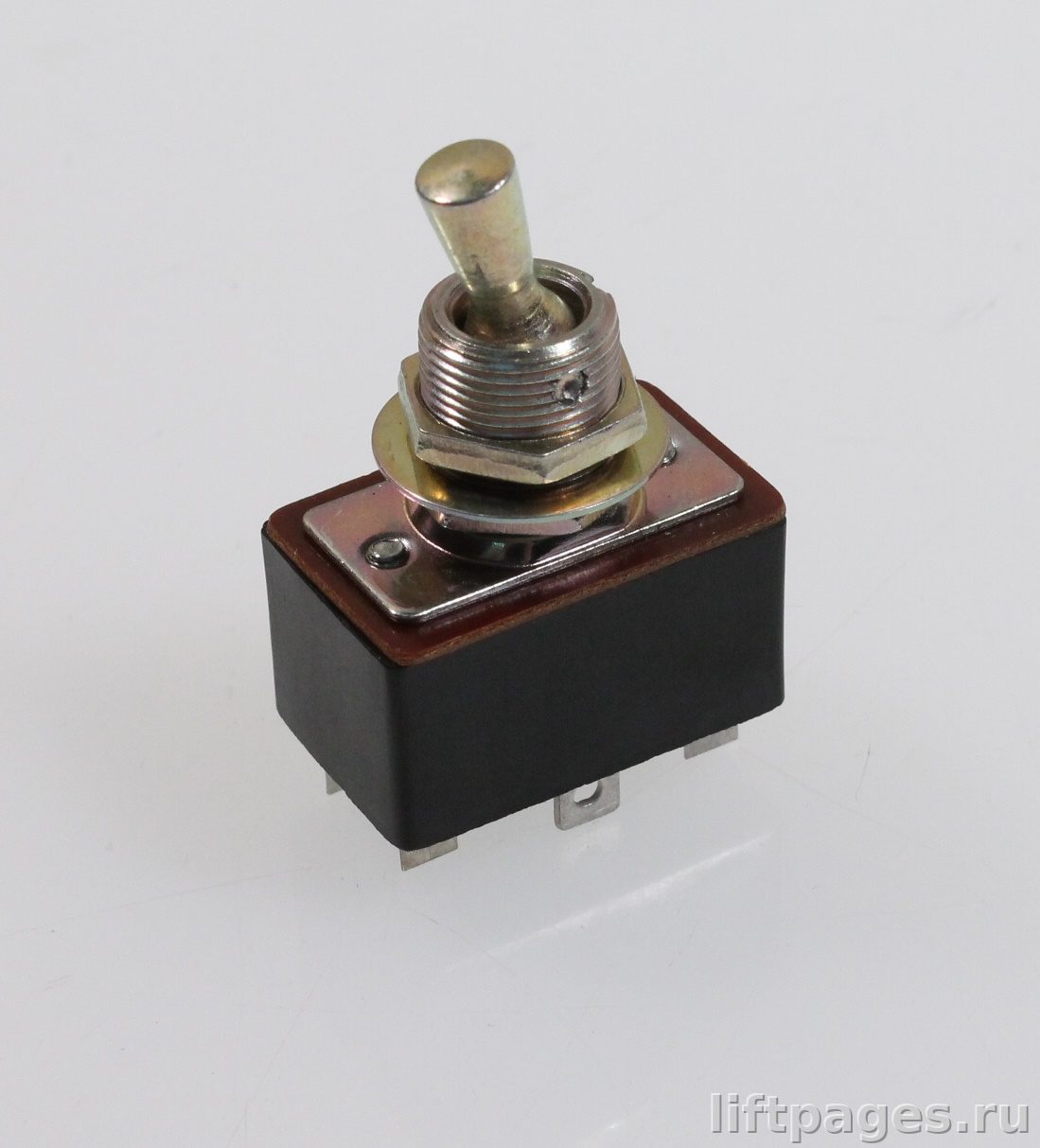

Тумблер (переключатель) ТП 1-2, металлический рычаг
Бренд: ЩЛЗ
Он относится к серии двухполюсных тумблеров ТП-1 и имеет схему переключения ON-ON, DPDT.
Характеристики
- Ширина: 20 мм
- Высота: 28 мм
- Глубина: 45.7 мм
- Габаритные размеры: 28,5х17,8х48 mm
- Диаметр установочного отверстия: 12.2 мм
- Диапазон рабочих температур: -25…+70 °C
- Диэлектрическая прочность: 1500 В
- Количество контактов: 3/2 (всего контактов)
- Количество циклов коммутации: 10000
- Контактное сопротивление: 50 мОм
- Материал корпуса: бакелит
- Метод монтажа: на панель
- Номинальное напряжение: по одним данным 220 V, по другим 250 В
- Номинальный ток: по одним данным 2 A, по другим 3 А
- Цвет корпуса: черный
- Вес: 0.020 кг
Применяемость и замены
Совместим с продукцией бренда ЩЛЗ.
Монтаж, настройка, неисправности
Монтаж осуществляется механическим способом на панель.
Упоминается в документах
Документация на другое оборудование, где встречается это изделие: схемы подключения, перечни запчастей, совместимость.
- Katalog-SHCHLZ-Rekomendacii-po-zapusku-SHL-R.pdf — datasheet копия · источник: liftobzor.ru
