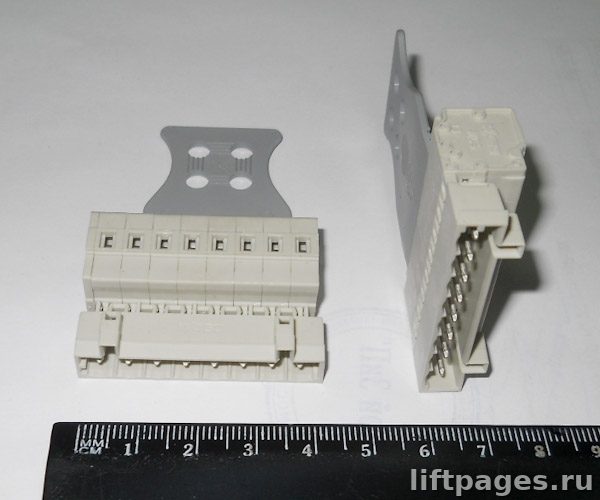

Разъём для проводки в панель управления (папа) с 8-ю контактами WAGO-3

Бренд: WAGO OEM: 721-608/RN01-0000OEM: 721-608

Он имеет 8 контактов и использует технологию соединения CAGE CLAMP®. Изготовлен из полимера Polyamide 66 (PA 66) и обладает высокой устойчивостью к температурным изменениям.

Характеристики

  • Количество типов соединений: 1
  • Количество уровней: 1
  • Количество полюсов: 8
  • Номинальное напряжение (III / 2): 320 В
  • Номинальный ток: 12 A
  • Материал зажима: Хромоникелевая пружинная сталь (CrNi)
  • Материал контакта: Электролитическая медь (Ecu)
  • Покрытие контакта: Оловянное
  • Шаг контактов: 5 мм
  • Длина зачистки: 8 … 9 мм
  • Температурный диапазон: -60 … +100 °C
  • Класс горючести по UL94: V0
  • Защита от неправильного подсоединения: Да
  • Цвет: светло-серый
  • Вес: 12.24 г
  • Габариты: 27.5 мм x 43.2 мм x 14.3 мм

Монтаж, настройка, неисправности

Разъём монтируется с использованием монтажного фланца и предназначен для сквозного монтажа.

Документация

Источники: radiolocman.com, rlocman.ru, wago.com, wgspb.ru, conrad.ru, iautomatica.ru, olnisa.ru, wago.su, lzpro.ru, jlcpcb.com. Актуализировано 9 сентября 2026.
